TENDE TECNICHE
Tenda a rullo libero
Linea standard
TTRLIB‐CAT
Tubo avvolgitore in alluminio estruso di diametro 32,43,56 mm variabile con la larghezza della tenda.
Tessuto con discesa posteriore.
Gruppo di comando frizionato collegato al tubo per la salita e discesa della tenda.
Catena ad anello continuo a destra.
Calotta con perno rientrante dalla parte opposta.
Supporto in acciaio verniciato comprensivo di coperchio in PVC con fissaggio a parete o a soffitto.
Fondale in alluminio diametro 22 mm.
Dispositivo di sicurezza Blocco catena aggancio/sgancio in tinta.
A richiesta
senza sovrapprezzo
CATENA A SINISTRA
TESSUTO CON DISCESA ANTERIORE
con sovrapprezzo
GUIDE LATERALI
Set guida cavetto in Nylon
Set guida cavetto in Inox
GUIDA SUPERIORE in alluminio nei colori Argento, Bianco RAL 9010, Nero RAL 9005 con accessori di fissaggio a soffitto (solo con tubo 32 e 43)
COMANDO A MOLLA autobloccante azionabile con cordino misure massime L 180×220 H solo colore Bianco RAL 9010
COMANDO AD ARGANO solo con supporto n.5
COMANDO A MOTORE di tipo meccanico a pulsante (non fornito) o elettronico RTS con telecomando
TENDICATENA di sicurezza colore bianco
Questo prodotto, nelle versioni motorizzata o a molla, è dotato di marcatura CE ai sensi della direttiva “macchine”2006/42/CE
Universale
design semplice e adatto a qualsiasi stile
Maxi ampiezza
fino a 400x400 cm
Versatile
realizzabile con ogni tessuto a catalogo
Tenda a rullo libero
Linea standard
TTRLIB‐CAT
Tubo avvolgitore in alluminio estruso di diametro 32,43,56 mm variabile con la larghezza della tenda.
Tessuto con discesa posteriore.
Gruppo di comando frizionato collegato al tubo per la salita e discesa della tenda.
Catena ad anello continuo a destra.
Calotta con perno rientrante dalla parte opposta.
Supporto in acciaio verniciato comprensivo di coperchio in PVC con fissaggio a parete o a soffitto.
Fondale in alluminio diametro 22 mm.
Dispositivo di sicurezza Blocco catena aggancio/sgancio in tinta.
A richiesta
senza sovrapprezzo
CATENA A SINISTRA
TESSUTO CON DISCESA ANTERIORE
con sovrapprezzo
GUIDE LATERALI
Set guida cavetto in Nylon
Set guida cavetto in Inox
GUIDA SUPERIORE in alluminio nei colori Argento, Bianco RAL 9010, Nero RAL 9005 con accessori di fissaggio a soffitto (solo con tubo 32 e 43)
COMANDO A MOLLA autobloccante azionabile con cordino misure massime L 180×220 H solo colore Bianco RAL 9010
COMANDO AD ARGANO solo con supporto n.5
COMANDO A MOTORE di tipo meccanico a pulsante (non fornito) o elettronico RTS con telecomando
TENDICATENA di sicurezza colore bianco
Grigio Materiale: Acciaio
Bianco Materiale: Acciaio
Nero Materiale: Acciaio
Argento Materiale: Alluminio
Ral 9010 Bianco Materiale: Alluminio
Ral 9005 Nero Materiale: Alluminio
Inox
Materiale:
Acciaio
Bianco Materiale: Plastica
Nero Materiale: Plastica
ELLECI DISPONE DI UNA VASTA SCELTA DI TESSUTI PER TENDE A
RULLO.
TESSUTI FILTRANTI O OSCURANTI, TECNICI O ELEGANTI IN TONALITÀ
DELICATE O COLORATE.
RICHIEDI IL NOSTRO CATALOGO TESSUTIDOVE POTRAI TOCCARE
CON MANO LA TRAMA E CONOSCERNE TUTTE LE CARATTERISTICHE
TECNICHE.
Misure superiori
Misure superiori alla tabella, quando possibili, saranno realizzate senza garanzia di prestazione.
Da sapere
Le misure massime in tabella possono variare in base al peso e allo spessore del tessuto.
Per grandi dimensioni alcuni tessuti potrebbero essere aggiuntati.
Misure di costruzione cm (LxH)
| Tenda a rullo libero | Minime | Massime |
|---|---|---|
| con tubo da 32 | 50×50 | 180×300 |
| con tubo da 43 | 50×50 | 300×300 |
| con tubo da 56 | 50×50 | 400×400 |

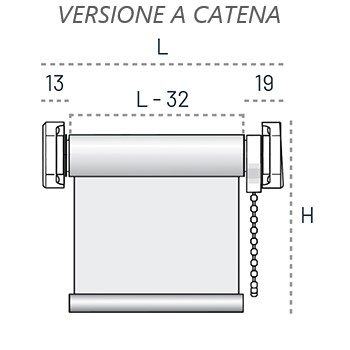

TRASMISSIONE MISURE
Trasmettere in larghezza la luce esterna supporti (L) e in altezza l’altezza totale della tenda (H).
Per versione a motore o ad argano le misure telo variano.
Le misure trasmesse si intenderanno misure finite.
DA SAPERE
Le tende di grandi dimensioni con tessuti di grammature pesanti possono necessitare del comando ad argano o a motore.
Per grandi dimensioni alcuni tessuti potrebbero essere aggiuntati.

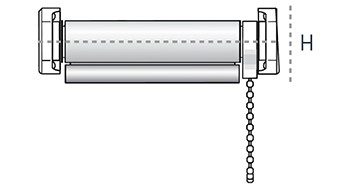

MISURA DI INGOMBRO DELLA TENDA CHIUSA
FISSAGGIO A PARETE
| TIPO SUPPORTO | ALTEZZA MM |
|---|---|
| 1 | 82 |
| 2 | 82 |
| 3 | 82 |
| 4 | 92 |
| 5 | 107 |
MISURA DI INGOMBRO DELLA TENDA CHIUSA
FISSAGGIO A SOFFITTO
| TIPO SUPPORTO | ALTEZZA MM |
|---|---|
| 1 | 89 |
| 2 | 97 |
| 3 | 112 |
| 4 | 122 |
| 5 | 120 |
| TIPO | INTERASSE ‐ A | ALTEZZA ‐ B | LARGHEZZA ‐ C | ALTEZZA ‐ D | LARGHEZZA – E |
|---|---|---|---|---|---|
| 1 | 30 | 45 | 55 | 40 | 22 |
| 2 | 40 | 45 | 62 | 40 | 25 |
| 3 | 55 | 45 | 77 | 40 | 21 |
| 4 | 60 | 65 | 94 | 60 | 33 |
| 5 | 80 | 85 | 119 | 80 | 35 |
| H.TENDA CM | fino 50 | da 50 a 100 | da 101 a 170 | da 171 a 250 | da 251 a 300 | da 301 a 400 |
|---|---|---|---|---|---|---|
| H. COMANDI CM | altezza tenda | 60 | 100 | 150 | 200 | 250 |
Comunicare particolari altezze di installazione della tenda.
In conformità alle nuove normative UNI EN 13120-2014
